一些壺友經(jīng)常問宜興壺人一些關于紫砂壺泥的問題。例如，我的壺體表面有黑點或白點。原因是什么？這是缺陷嗎？事實上，我想說的是，如果你手頭的壺有這些現(xiàn)象，不是泥不好，而是原礦泥容易出現(xiàn)的一些正常現(xiàn)象。例如，壺上有黑點，這是由于泥中所含的鐵在高溫下燃燒后沉淀而成。有些壺上有星星的白點。這不是因為泥不純，而是泥中所含的云母成分。

紫砂壺的幾種瑕疵

爆子現(xiàn)象

一般來說，只有純砂粒的原礦紫砂泥或含砂率高的泥。當壺在窯內(nèi)燃燒時，整體收縮。一些較大的顆粒由于內(nèi)外溫差的急劇變化而爆裂，顆粒周圍沒有緩沖。這個問題是制壺師傅很難避免。主要原因是泥漿的煉制方法。這種硬砂不是練習40目的泥漿的最佳選擇，因為純40目的砂不能用作壺，所以需要添加細砂和脂粉。少加會增加生產(chǎn)成型的難度，多加會影響泥漿的質(zhì)量。因此，這種礦物應練習50或60目的泥漿，目的略高。這不僅可以保證成品率，而且可以更好地保證泥漿的質(zhì)量。

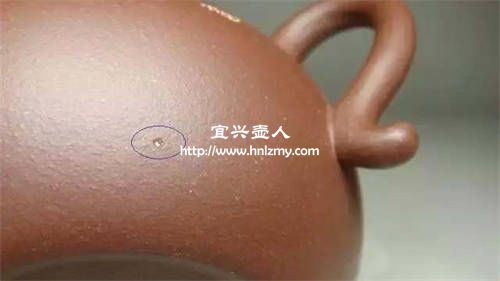

跳砂現(xiàn)象

跳砂的原因很簡單，就是燒制時壺體收縮，砂與砂之間沒有緩沖，附著力最小的砂被擠壓跳出，形成小坑。這與泥漿的特性有很大關系。跳砂的壺大多是純硬砂紫泥壺或段泥壺。

灰爆現(xiàn)象

這是因為紫砂礦料中含有的石灰?guī)r沒有完全去除，混合在泥漿中。在燃燒的高溫環(huán)境下，石灰?guī)r膨脹過大，紫砂泥緩沖力過小，爆炸后形成空洞。

鐵熔現(xiàn)象

它是指熔化和沉淀表面的小結晶鐵。當原礦純泥被燒到一定溫度時，更容易發(fā)生鐵熔。通常是一些含鐵量高的泥漿，如紫泥和朱泥壺。它還應滿足以下兩個條件：一是泥漿必須篩選的純砂粒，或者脂粉含量很低。第二，無論是嫩泥還是硬砂泥，泥漿都必須燒到基本結晶。從這兩點來看，有鐵熔點的壺基本上是一些優(yōu)質(zhì)的泥漿。

這些現(xiàn)象大多出現(xiàn)在原礦的優(yōu)質(zhì)泥漿中。如果你想消除這些缺陷，方法也很簡單，可以通過多脂粉泥或酸洗來改善。但經(jīng)過特殊處理的純凈美麗的泥漿，已經(jīng)失去了紫砂的原始味道。因此，我們需要理性地看待這些問題，并盡可能寬容。
